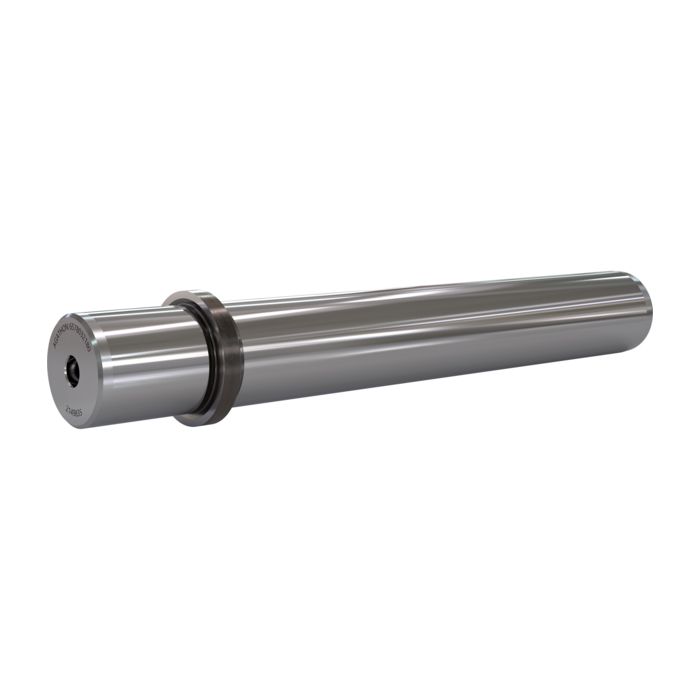

Führungssäule mit Bund

Norm: 6571 Ø48

Führungssäule mit Bund – spielfreie und leicht abwälzende Führung

Vorteile

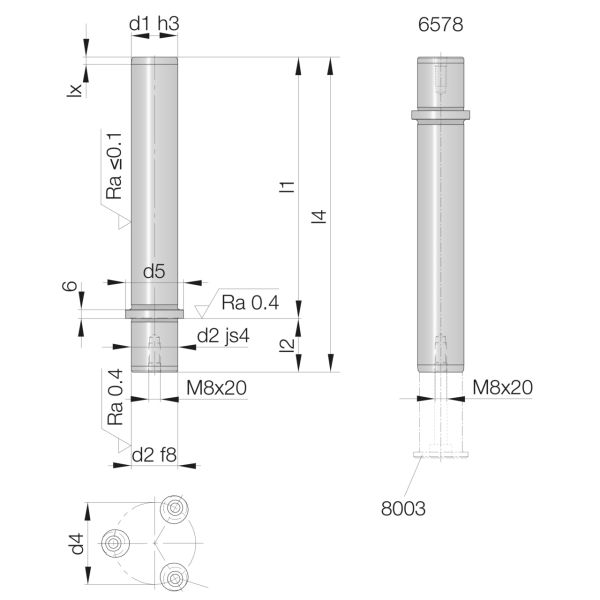

d1 =

Säulendurchmesser, Toleranz h3, feinst geschliffen

d2 =

Aussendurchmesser der Führungssäule für Passung js4/K5

d4 =

Teilkreis für mitgelieferte Haltestücke

d5 =

Aussendurchmesser Bund

l1 =

Länge des Durchmessers d1 inkl. Bund

l2 =

Länge des Durchmessers d2

l4 =

Gesamtlänge der Führungssäule

More Information
Application type 1	Lead

Grouped product items
Item number	Availability	d1 (mm)	d2 (mm)	d4 (mm)	d5 (mm)	l1 (mm)	l2 (mm)	l4 (mm)
Item number: 6571.048.140 STZ	Availability	d1 (mm) 48	d2 (mm) 48	d4 (mm) 79	d5 (mm) 63	l1 (mm) 140	l2 (mm) 47	l4 (mm) 187
Item number: 6571.048.160 STZ	Availability	d1 (mm) 48	d2 (mm) 48	d4 (mm) 79	d5 (mm) 63	l1 (mm) 160	l2 (mm) 47	l4 (mm) 207
Item number: 6571.048.180 STZ	Availability	d1 (mm) 48	d2 (mm) 48	d4 (mm) 79	d5 (mm) 63	l1 (mm) 180	l2 (mm) 47	l4 (mm) 227
Item number: 6571.048.200 STZ	Availability	d1 (mm) 48	d2 (mm) 48	d4 (mm) 79	d5 (mm) 63	l1 (mm) 200	l2 (mm) 47	l4 (mm) 247
Item number: 6571.048.224 STZ	Availability	d1 (mm) 48	d2 (mm) 48	d4 (mm) 79	d5 (mm) 63	l1 (mm) 224	l2 (mm) 47	l4 (mm) 271
Item number: 6571.048.250 STZ	Availability	d1 (mm) 48	d2 (mm) 48	d4 (mm) 79	d5 (mm) 63	l1 (mm) 250	l2 (mm) 47	l4 (mm) 297
Item number: 6571.048.280 STZ	Availability	d1 (mm) 48	d2 (mm) 48	d4 (mm) 79	d5 (mm) 63	l1 (mm) 280	l2 (mm) 47	l4 (mm) 327
Item number: 6571.048.315 STZ	Availability	d1 (mm) 48	d2 (mm) 48	d4 (mm) 79	d5 (mm) 63	l1 (mm) 315	l2 (mm) 47	l4 (mm) 362

If your desired dimensions are not available in this list, select the most suitable one and note your specifications in the inquiry.
