Rollenkäfig aus Messing mit Sicherungsring
Norm: 7663 Ø50
Messing, mit Profil-Rollen und Sicherungsring:Dieser Käfig wird eingesetzt, wenn sehr hohe Belastbarkeit und Führungssteifigkeit benötigt werden.Durch die Paarung mit Buchse/ Säule wird eine perfekte Vorspannung erreicht, die hohe Belastbarkeit und Steifigkeit gewährleistet.
Vorteile
geeignet für axiale Bewegung
höhere Präzision
gepaart, abgestimmt auf perfekte Vorspannung
geringe Schmierung erforderlich
sehr hohe Steifigkeit und Belastbarkeit
Verstemmung
Verstemmung der Rollen (Patentiert)
Die spezielle, patentierte Verstemmung der Rollenwälzkörper im Käfig erhöht die Haltekraft und verringert das Risiko, dass die Wälzkörper herausgeschlagen werden. Die Verstemmung berührt die Rolle ausschliesslich an nicht abwälzenden Flächen.
Die Agathon-Wälzführungen erfüllen damit die Anforderungen, wie sie auf neuen Stanzautomaten oder beim horizontalen Einsatz im Spritzgiessformenbau auftreten können - vornehmlich in Anwendungsfällen, bei denen hohe Querkräfte auftreten, aber auch bei Optimierungen im Falle ungenügender Standzeiten von Werkzeugen.
Vorteile:
● Keine Reibung des Käfigs auf den Abwälzzonen der Agathon Rolle.
● dank besserer Oberflächengüte nur geringe Reibung an den Berührungsflächen zwischen Rolle und Haltetasche des Käfigs.
● Definiertes, optimiertes Spiel der Rolle im Käfig, Rolle wird nur noch von aussen verstemmt.
● Höhere Formtreue der Haltetasche und exaktere Übereinstimmung der Achsen von Käfig und Haltetasche.
Käfigmaterial "Messing"
Rollenkäfig aus Messing
Dieser Käfig wird bei sehr hoher Belastung und Führungssteifigkeit, bei relativ tiefen Hubfrequenzen (Geschwindigkeit bis ca. 40m/min), eingesetzt. Der Aussensicherungsring ist für die Positionierung und als präventiver Schutz gegen ein Wandern des Käfigs vorgesehen.
Durch die linienförmige Berührung des Wälzkörpers mit Säule und Buchse (statt punktförmige Berührung wie bei der Kugel) entsteht eine relativ grosse Berührungsfläche. Dies erlaubt die Aufnahme hoher Kräfte. Das Toleranzfeld für die Vorspannung ist dadurch jedoch sehr eng. Führungseinheiten mit Profilrollenkäfigen müssen deshalb immer gepaart werden! Die zusammengehörenden Elemente sind mit einer identischen Zusatznummer versehen. Die Vorspannung beträgt je nach Säulendurchmesser 0.001 bis 0.006 mm.
Rollenkäfige mit Profilrollen müssen - je nach Umgebungsbedingungen - vor Verschmutzung geschützt werden.
Auslegung des Käfigs
Hubweg
Bedingt durch die Vorspannung legt der Käfig zwangsläufig (kraftschlüssig) nur den halben Arbeitshub zurück. Bei der Auslegung der Führung muss dies berücksichtigt werden.
Um ein Wandern des Käfigs und eine (belastungsabhängig möglicherweise) daraus folgende Überlastung der Wälzkörper zu vermeiden, sollte der Käfig zu mindestens 50% in der Buchse / Vorspannung verbleiben.
Wenn die radiale Kraft oder Momentbelastung auf die Führung beim Aus-/Einfahren in die Vorspannung gering ist (radiale Traglastverteilung der Kräfte auf die in der Vorspannung verbleibenden Wälzkörper), kann aus der Buchse ausgefahren werden, sofern ein Käfigrückhalte/-positioniersystem verwendet wird.
Vorspannung
Definition Vorspannung
Unter Vorspannung ("negatives Betriebsspiel") versteht man die rechnerische Differenz
des Innendurchmessers der Buchse (d2) abzüglich 2x dem
Wälzkörperdurchmesser (dk) und abzüglich dem Säulendurchmesser
(d1). Das in μm ausgedrückte Resultat im Minusbereich wird als Vorspannung (diametral) bezeichnet. Anders ausgedrückt: Die einzelnen Komponenten müssen diesen Weg durch Einfederung kompensieren. Die maximale Materialbelastbarkeit bis zur bleibenden Deformation ist durch die Hertzsche Flächenpressung (in unserem Fall 4'400N/mm für Kugelführungen, resp. 4'200N/mm für Rollenführungen mit linienförmiger Berührungszone) vorgegeben.
Lieferumfang: inkl. Sicherungsring Material der Profilrollen: 100Cr6 (1.3505), gehärtet 62-64 HRC Material des Käfigs: Messing CuZn39Pb3 (2.0401)

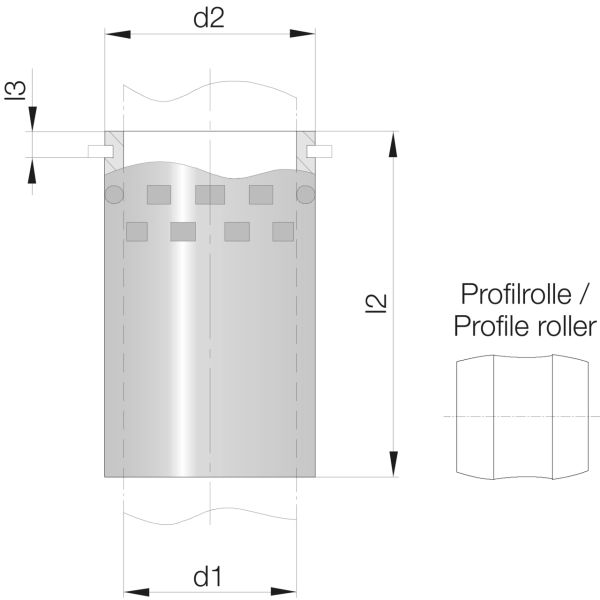

Technische Daten
d1
=
Korrespondierender Säulendurchmesser
d2
=
Korrespondierender Buchseninnendurchmesser
l2
=
Gesamtlänge Rollenkäfig
l3
=
Abstand bis Einstichende
R
=
Anzahl Rollen
C0
=
dynamische Tragzahl in N pro Rollenkäfig
C
=
statische Tragzahl in N pro Rollenkäfig
Wartung und Schmierung
Wartung
● Nach Anlieferung: Rostschutzmittel auf Käfig entfernen
● Bei Wartung: Altes Fett rückstandslos entfernen
Schmierung
● Neues Schmierfett auf den Käfig auftragen
Agathon Wälzführungen sind praktisch wartungsfrei, jedoch ist eine Minimalmengenschmierung erforderlich.
Die Käfige werden bei der Auslieferung leicht eingeölt. Vor dem Einbau sollten sie gewaschen und geschmiert werden.
Durch eine Grundschmierung (Kugellagerfett mit hohem Druckaufnahmevermögen) vor dem ersten Einsatz oder bei der Wartung/Unterhalt, wird die Lebensdauer der Führung erhöht.
Je nach Anwendung können unterschiedliche Produkte verwendet werden. Vielfach wird ein höherwertiges Universalfett eingesetzt.
Ein Einsatz ohne Schmierstoff wird nicht empfohlen (z.B. Anwendungen im Reinraum, Lebensmittelindustrie etc.) - Für allfällige Speziallösungen bitte die Anwendungstechnik kontaktieren. Jedoch sollte in diesen Fällen die Belastung der Führung nicht all zu hoch sein. Sonst wird dadurch ihre Lebensdauer - je nach Belastung - reduziert.
Bei extrem hoher Belastung und langen Einsatzperioden kann auch während des Einsatzes periodisch Schmierstoff zugeführt werden. Das Wegspülen von Partikeln/Fremdkörpern sollte mit Öl erfolgen.
| Anwendungsart 1 | Führen |
|---|
