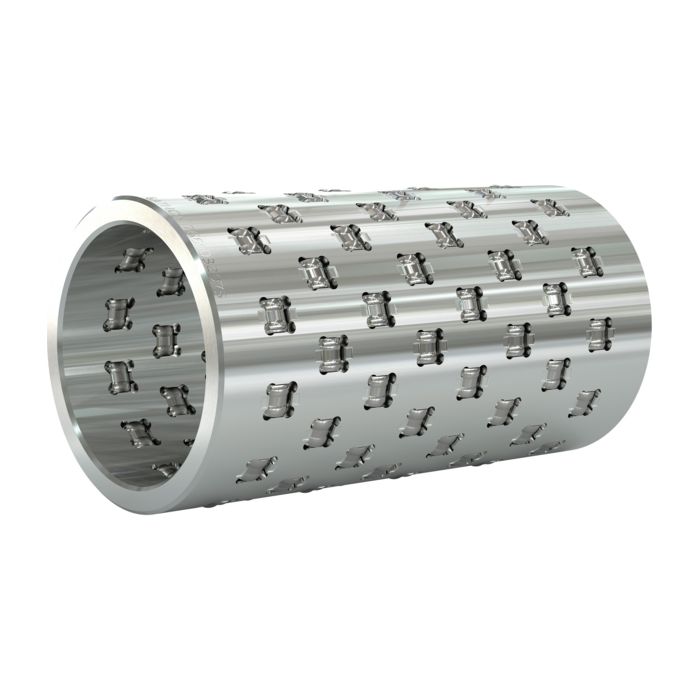

Rollenkäfig aus Aluminium mit Montagehilfe
Norm: 7660 Ø38
Aluminium, mit Agathon-Rollen und Montagehilfe:Dieser Käfig wird eingesetzt, wenn höhere Belastungen und hohe Hubfrequenzen sowie grosse Führungssteifigkeit gefordert werden.
Vorteile
- geeignet für axiale Bewegung
- höhere Präzision
- lange Lebensdauer
- einfache Handhabung/Wartung
- nur geringe Schmierung erforderlich
- hohe Belastbarkeit, sehr gute Abwälzeigenschaften
Verstemmung

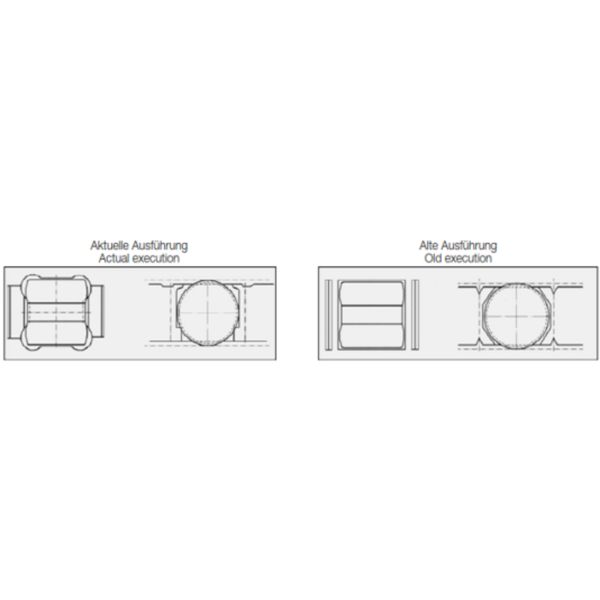

Agathon Verstemmung
Verstemmung der Rollen (patentiert)
Die spezielle, patentierte Verstemmung der Rollenwälzkörper im Käfig erhöht die Haltekraft und verkleinert das Risiko, dass die Wälzkörper herausgeschlagen werden. Die Verstemmung berührt die Rolle ausschliesslich an nicht abwälzenden Flächen.
Die Agathon Wälzführungen erfüllen damit die Anforderungen, wie sie auf neuen Hochleistungsstanzautomaten (bis über 2.500 Hüben/min) oder beim horizontalen Einsatz im Spritzgiessformenbau auftreten können.
Vorteile:
● Keine Reibung des Käfigs auf den Abwälzzonen der Agathon Rolle.
● dank besserer Oberflächengüte nur geringe Reibung an den Behrührungsflächen zwischen Rolle und Haltetasche des Käfigs.
● Definiertes, optimiertes Spiel der Rolle im Käfig, Rolle wird nur noch von aussen verstemmt.
● Höhere Formtreue der Haltetasche und exaktere Übereinstimmung der Achsen von Käfig und Haltetasche.
Käfigmaterial "Aluminium"

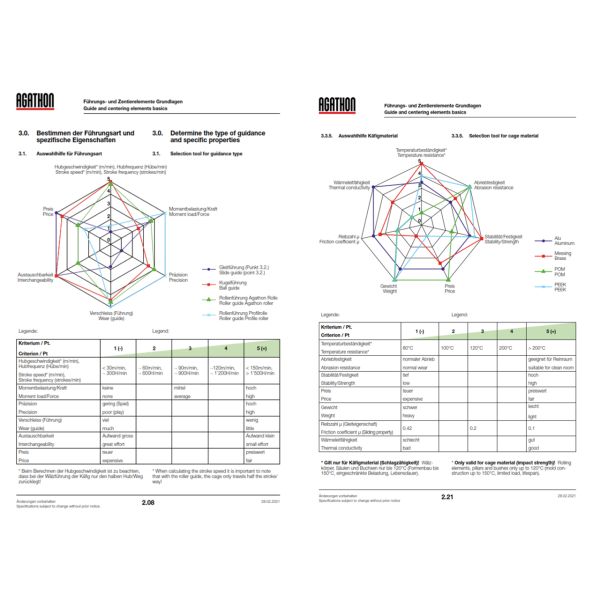

Auswahlhilfe Käfigmaterial
Rollenkäfig aus Aluminium
Dank der patentierten Aufnahmetasche für die Rollen eignet sich dieser Käfig bei sehr hohen Hubfrequenzen (bis ca. 150/min) bei hohen Anprüchen an die Führungssteifigkeit bei mittlerer Belastung. Die Montagehilfe erleichtert die Positionierung des Käfigs bei der Montage.
Die Profilgebung der Agathon-Rolle Norm 7660 erlaubt eine höhere Vorspannung als bei der Profilrolle Norm 7663 und verhindert asymmetrische Lastzustände. Die Kräfte verteilen sich gleichmässig auf vier Berührungsellipsen. Dies und das geringe Käfiggewicht (Massenkräfte an den Umkehrpunkten) erlauben höhere Hubgeschwindigkeiten.
Diese Rollenführungseinheiten sind gepaart! Die Vorspannung beim Agathon-Rollenkäfig beträgt je nach Säulendurchmesser 0.005 bis 0.02 mm. Je nach Rollenklasse (die Rollenklasse ist auf dem Käfig ersichtlich) und Säulen-/Buchsentoleranz sind die Buchsen am Innendurchmesser nicht nachbearbeitet. Nachbearbeitete Buchsen sind mit K1 oder K2 gekennzeichnet.
Auslegung des Käfigs

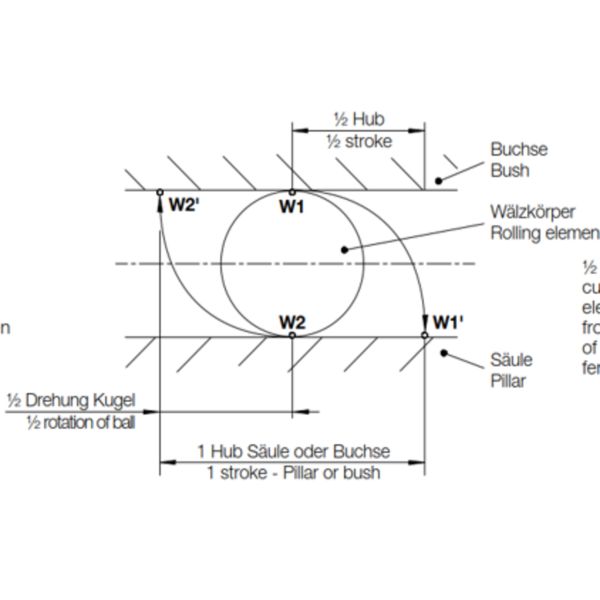

Hubweg der Kugel
Hubweg
Bedingt durch die Vorspannung legt der Käfig zwangsläufig (kraftschlüssig) nur den halben Arbeitshub zurück. Bei der Auslegung der Führung muss dies berücksichtigt werden.
Um ein Wandern des Käfigs und eine (belastungsabhängig möglicherweise) daraus folgende Überlastung der Wälzkörper zu vermeiden, sollte der Käfig zu mindestens 50% in der Buchse / Vorspannung verbleiben.
Wenn die radiale Kraft oder Momentbelastung auf die Führung beim Aus-/Einfahren in die Vorspannung gering ist (radiale Traglastverteilung der Kräfte auf die in der Vorspannung verbleibenden Wälzkörper), kann aus der Buchse ausgefahren werden, sofern ein Käfigrückhalte/-positioniersystem verwendet wird.
Vorspannung
Definition Vorspannung
Definition Vorspannung
Unter Vorspannung ("negatives Betriebsspiel") versteht man die rechnerische Differenz
des Innendurchmessers der Buchse (d2) abzüglich 2x dem
Wälzkörperdurchmesser (dk) und abzüglich dem Säulendurchmesser
(d1). Das in μm ausgedrückte Resultat im Minusbereich wird als Vorspannung (diametral) bezeichnet. Anders ausgedrückt: Die einzelnen Komponenten müssen diesen Weg durch Einfederung kompensieren. Die maximale Materialbelastbarkeit bis zur bleibenden Deformation ist durch die Hertzsche Flächenpressung (in unserem Fall 4'400N/mm für Kugelführungen, resp. 4'200N/mm für Rollenführungen mit linienförmiger Berührungszone) vorgegeben.

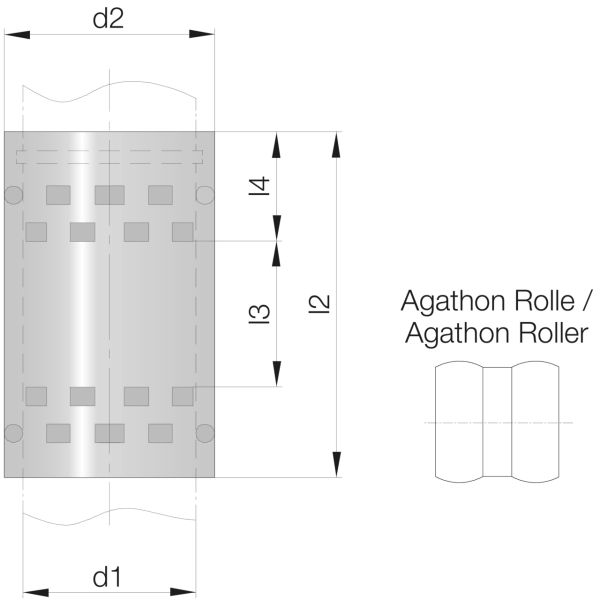

Lieferumfang: inkl. Montageband Material der Agathon Rollen: 100Cr6 (1.3505), gehärtet 62-64 HRC Material des Käfigs: Aluminium 3.1645 (AlCuMgPb)
Technische Daten
d1
=
Korrespondierender Säulendurchmesser
d2
=
Korrespondierender Buchseninnendurchmesser
l2
=
Gesamtlänge Rollenkäfig
l3
=
Unbestückter Bereich
l4
=
Abstand bis zum unbestücktem Bereich
R
=
Anzahl Rollen
C
=
Tragzahl in N pro Kugelkäfig
Schmierung

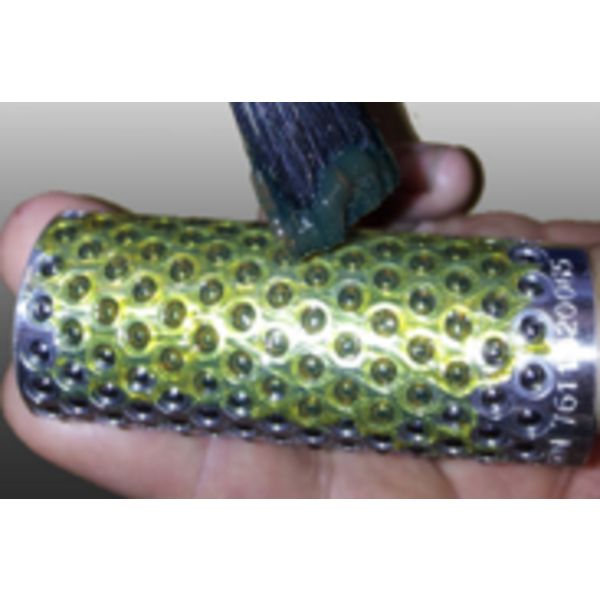

Wartung und Schmierung
Wartung
● Nach Anlieferung: Rostschutzmittel auf Käfig entfernen
● Bei Wartung: Altes Fett rückstandslos entfernen
Schmierung
● Neues Schmierfett auf den Käfig auftragen
Agathon Wälzführungen sind praktisch wartungsfrei, jedoch ist eine Minimalmengenschmierung erforderlich.
Die Käfige werden bei der Auslieferung leicht eingeölt. Vor dem Einbau sollten sie gewaschen und geschmiert werden.
Durch eine Grundschmierung (Kugellagerfett mit hohem Druckaufnahmevermögen) vor dem ersten Einsatz oder bei der Wartung/Unterhalt, wird die Lebensdauer der Führung erhöht.
Je nach Anwendung können unterschiedliche Produkte verwendet werden. Vielfach wird ein höherwertiges Universalfett eingesetzt.
Ein Einsatz ohne Schmierstoff wird nicht empfohlen (z.B. Anwendungen im Reinraum, Lebensmittelindustrie etc.) - Für allfällige Speziallösungen bitte die Anwendungstechnik kontaktieren. Jedoch sollte in diesen Fällen die Belastung der Führung nicht all zu hoch sein. Sonst wird dadurch ihre Lebensdauer - je nach Belastung - reduziert.
Bei extrem hoher Belastung und langen Einsatzperioden kann auch während des Einsatzes periodisch Schmierstoff zugeführt werden. Das Wegspülen von Partikeln/Fremdkörpern sollte mit Öl erfolgen.
| Anwendungsart 1 | Führen |
|---|
