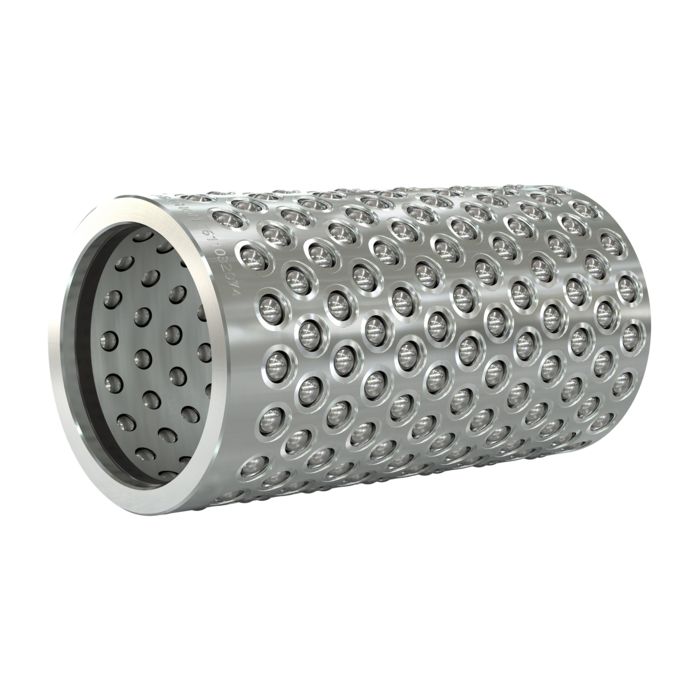

Kugelkäfig aus Aluminium mit Montagehilfe
Norm: 7611 Ø25
Dieser universell einsetzbare Käfig eignet sich dank seines geringen Gewichts und der guten Wärmeleitfähigkeit besonders für hohe Hubfrequenzen. Versehen mit einer Montagehilfe für das Positionieren des Käfigs
Vorteile
- geeignet für präzise Hubbewegungen
- die hohe Wälzkörperbestückung bedingt eine hohe Tragfähigkeit und Steifigkeit der Führung
- die sichere Verstemmung der Kugeln ermöglicht eine lange Lebensdauer
- einfache Handhabung/Wartung
- einsetzbar mit Minimalmengenschmierung
Verstemmung
Agathon Verstemmung vs. Wettbewerber
Verstemmung der Kugeln (Patentiert)
Die spezielle, patentierte Verstemmung der Wälzkörper im Käfig (Halterung der Kugel ohne nennenswertes Spiel in radialer Richtung) erhöht die Haltekraft und verkleinert das Risiko, dass die Wälzkörper herausgeschlagen werden. Dadurch wird das radiale Spiel der Wälzkörper auf den idealen Betrag begrenzt, ein unnötiges touchieren des Käfigs an der Säulen- resp. Buchsenlauffläche wird verhindert.
Die Agathon Wälzführungen erfüllen damit Anforderungen, wie sie auf neuen Hochleistungsstanzautomaten (bis über 2.500 Hübe/min) oder beim horizontalen Einsatz im Spritzgiessformenbau auftreten können.
Vorteile:
● Kugel wird am gesamten Umfang gehalten
● Bessere Fixierung der Kugel
● Reduziertes radiales Kugelspiel
● Wesentlich geringerer Schlag beim Eintreten des Wälzkörpers in die Vorspannung
Käfig aus Leichtmetall

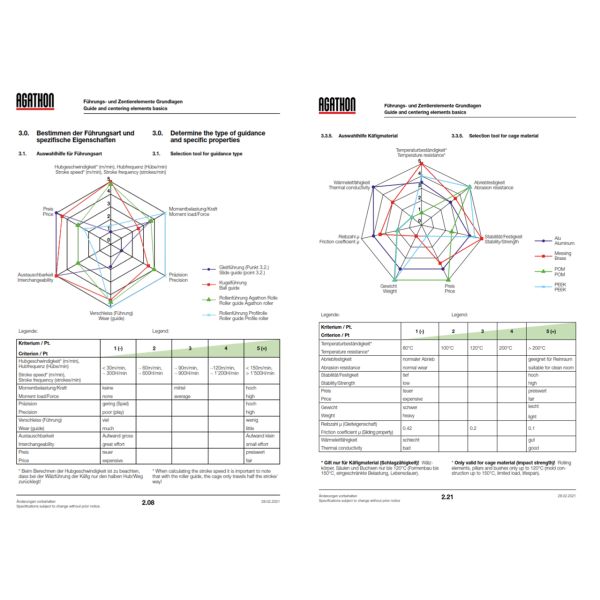

Auswahlhilfe Käfigmaterial
Kugelkäfig aus Aluminium
Dieser universell einsetzbare Käfig eignet
sich dank seines geringen Gewichts und der guten Wärmeleitfähigkeit speziell für hohe Hubfrequenzen.
Das geringe Gewicht verringert die Massenkräfte, die vor allem an den Umkehrpunkten der Längsbewegung auftreten, und vermeidet das allfällige Wandern des Käfigs.
Die Käfige sind mit einer Montagehilfe zur einfacheren
Positionierung des Käfigs beim Zusammenbau des Werkzeugs versehen.
Auslegung des Käfigs

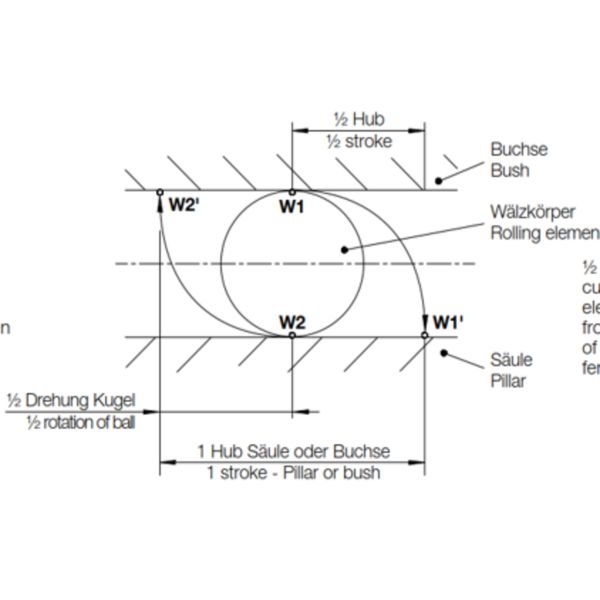

Hubweg der Kugel
Hubweg
Bedingt durch die Vorspannung legt der Käfig zwangsläufig (kraftschlüssig) nur den halben Arbeitshub zurück. Bei der Auslegung der Führung muss dies berücksichtigt werden.
Um ein Wandern des Käfigs und eine (belastungsabhängig möglicherweise) daraus folgende Überlastung der Wälzkörper zu vermeiden, sollte der Käfig zu mindestens 50% in der Buchse / Vorspannung verbleiben.
Wenn die radiale Kraft oder Momentbelastung auf die
Führung beim Aus-/Einfahren in die Vorspannung gering ist
(radiale Traglastverteilung der Kräfte auf die in der Vorspannung verbleibenden Wälzkörper), kann aus der Buchse ausgefahren werden, sofern ein Käfigrückhalte/-positionier system verwendet wird.
Vorspannung
Definition Vorspannung
Definition Vorspannung
Unter Vorspannung ("negatives Betriebsspiel") versteht man die rechnerische Differenz
des Innendurchmessers der Buchse (d2) abzüglich 2x dem
Wälzkörperdurchmesser (dk) und abzüglich dem Säulendurchmesser
(d1). Das in μm ausgedrückte Resultat im Minusbereich wird als Vorspannung (diametral) bezeichnet. Anders ausgedrückt: Die einzelnen Komponenten müssen diesen Weg durch Einfederung kompensieren. Die maximale Materialbelastbarkeit bis zur bleibenden Deformation ist durch die Hertzsche Flächenpressung (in unserem Fall 4'400N/mm für Kugelführungen, resp. 4'200N/mm für Rollenführungen mit linienförmiger Berührungszone) vorgegeben.
Lieferumfang: inkl. Montageband Material der Kugel: 100Cr6 (1.3505), gehärtet 62-64 HRC Material des Käfigs: Aluminium 3.1645 (AlCuMgPb) Kugel nach ISO3290, Klasse G10
Technische Daten
d1
=
Korrespondierender Säulendurchmesser
d2
=
Korrespondierender Buchseninnendurchmesser
l2
=
Gesamtlänge Kugelkäfig
K
=
Anzahl Kugeln
C
=
Tragzahl in N pro Kugelkäfig
Schmierung
Wartung und Schmierung
Wartung
● Nach Anlieferung: Rostschutzmittel auf Käfig entfernen
● Bei Wartung: Altes Fett rückstandslos entfernen
Schmierung
● Neues Schmierfett auf den Käfig auftragen
Agathon Wälzführungen sind praktisch wartungsfrei, jedoch ist eine Minimalmengenschmierung erforderlich.
Die Käfige werden bei der Auslieferung leicht eingeölt. Vor dem Einbau sollten sie gewaschen und geschmiert werden.
Durch eine Grundschmierung (Kugellagerfett mit hohem Druckaufnahmevermögen) vor dem ersten Einsatz oder bei der Wartung/Unterhalt, wird die Lebensdauer der Führung erhöht.
Je nach Anwendung können unterschiedliche Produkte verwendet werden. Vielfach wird ein höherwertiges Universalfett eingesetzt.
Ein Einsatz ohne Schmierstoff wird nicht empfohlen (z.B. Anwendungen im Reinraum, Lebensmittelindustrie etc.) - Für allfällige Speziallösungen bitte die Anwendungstechnik kontaktieren. Jedoch sollte in diesen Fällen die Belastung der Führung nicht all zu hoch sein. Sonst wird dadurch ihre Lebensdauer - je nach Belastung - reduziert.
Bei extrem hoher Belastung und langen Einsatzperioden kann auch während des Einsatzes periodisch Schmierstoff zugeführt werden. Das Wegspülen von Partikeln/Fremdkörpern sollte mit Öl erfolgen.
| Anwendungsart 1 | Führen |
|---|
