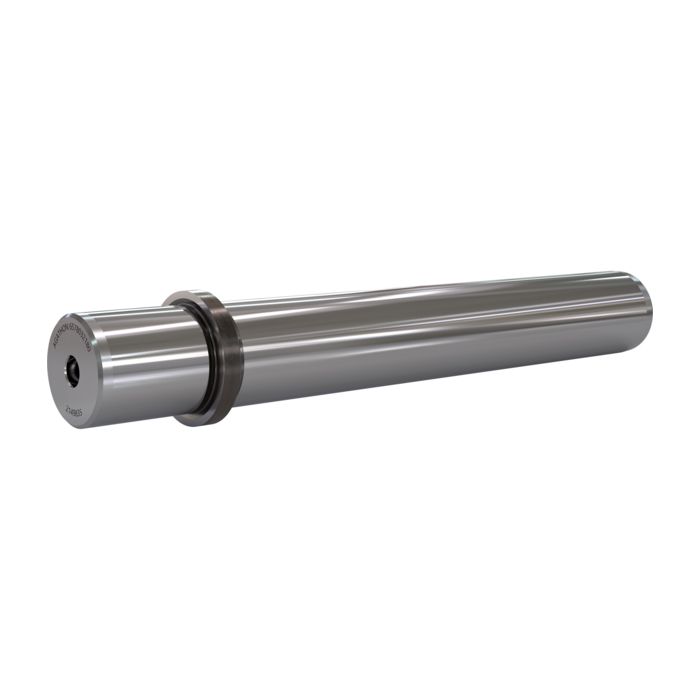

Führungssäule mit Bund

Norm: 6571 Ø38

Führungssäule mit Bund – spielfreie und leicht abwälzende Führung

Vorteile

    • Zentrierung Gestell Unterteil zum Gestell Oberteil (Aussenversäulung)

    • Perfekte Vorspannung für Massenproduktion

    • Mindestmengenschmierung

    • Zentrierung einzelner Platten zueinander

    • Gewinde für zusätzliche Halterung

    • Gewinde für Käfighalter

Lieferumfang: 3 Stk. Haltestück inkl. Zylinderschraube M6 x 16
Werkstoff: 100Cr6 (1.3505), induktivgehärtet 62-64 HRC, Tiefe 1,5+1mm

Lieferumfang: 3 Stk. Haltestück inkl. Zylinderschraube M6 x 16 Werkstoff: 100Cr6 (1.3505), induktivgehärtet 62-64 HRC, Tiefe 1,5+1mm

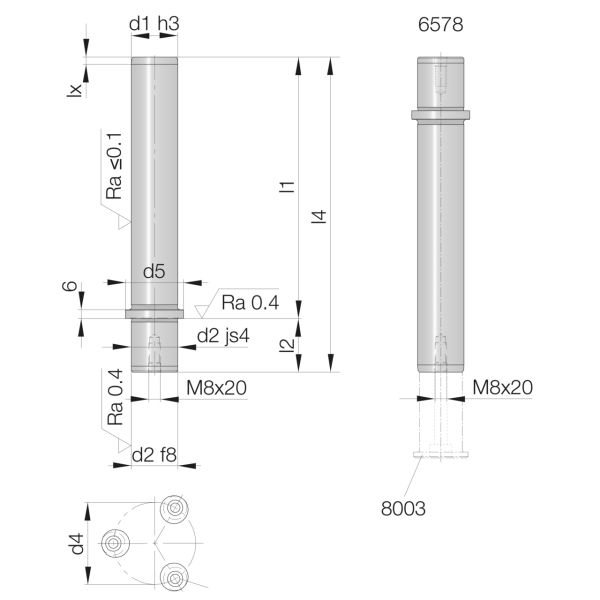

Technische Daten

d1  =
Säulendurchmesser, Toleranz h3, feinst geschliffen
d2  =
Aussendurchmesser der Führungssäule für Passung js4/K5
d4  =
Teilkreis für mitgelieferte Haltestücke
d5  =
Aussendurchmesser Bund
l1  =
Länge des Durchmessers d1 inkl. Bund
l2  =
Länge des Durchmessers d2
l4  =
Gesamtlänge der Führungssäule
More Information
Anwendungsart 1 Führen

Verfügbare Dimensionen

Grouped product items
Artikelnummer: 6571.038.125 STZ Verfügbarkeit d1 (mm) 38 d2 (mm) 38 d4 (mm) 66 d5 (mm) 50 l1 (mm) 125 l2 (mm) 37 l4 (mm) 162
Artikelnummer: 6571.038.140 STZ Verfügbarkeit d1 (mm) 38 d2 (mm) 38 d4 (mm) 66 d5 (mm) 50 l1 (mm) 140 l2 (mm) 37 l4 (mm) 177
Artikelnummer: 6571.038.160 STZ Verfügbarkeit d1 (mm) 38 d2 (mm) 38 d4 (mm) 66 d5 (mm) 50 l1 (mm) 160 l2 (mm) 37 l4 (mm) 197
Artikelnummer: 6571.038.180 STZ Verfügbarkeit d1 (mm) 38 d2 (mm) 38 d4 (mm) 66 d5 (mm) 50 l1 (mm) 180 l2 (mm) 37 l4 (mm) 217
Artikelnummer: 6571.038.200 STZ Verfügbarkeit d1 (mm) 38 d2 (mm) 38 d4 (mm) 66 d5 (mm) 50 l1 (mm) 200 l2 (mm) 37 l4 (mm) 237
Artikelnummer: 6571.038.224 STZ Verfügbarkeit d1 (mm) 38 d2 (mm) 38 d4 (mm) 66 d5 (mm) 50 l1 (mm) 224 l2 (mm) 37 l4 (mm) 261
Artikelnummer: 6571.038.250 STZ Verfügbarkeit d1 (mm) 38 d2 (mm) 38 d4 (mm) 66 d5 (mm) 50 l1 (mm) 250 l2 (mm) 37 l4 (mm) 287
Artikelnummer: 6571.038.280 STZ Verfügbarkeit d1 (mm) 38 d2 (mm) 38 d4 (mm) 66 d5 (mm) 50 l1 (mm) 280 l2 (mm) 37 l4 (mm) 317
Artikelnummer Verfügbarkeit d1 (mm) d2 (mm) d4 (mm) d5 (mm) l1 (mm) l2 (mm) l4 (mm)
Anmelden und Anfrage erstellen

Falls Ihre gewünschten Dimensionen in dieser Liste nicht vorhanden sind, wählen Sie die am ehesten passende und vermerken Sie Ihre Spezifikationen in der Anfrage.
