Norm: 7231
Wälzbuchsensystem für Systemführungssäulen für minimalen Verschleiss und präzises Schliessen der Werkzeughälften ohne Versatz
Vorteile
- Höchste Systempräzision dank spielfrei vorgespannter Profilrollen. Fünf- bis zwölfmal höhere Lebensdauer als herkömmliche Gleitführungen
- Platzersparnis ermöglicht höhere Produktion bei gleicher Werkzeuggrösse
- Einfachste Handhabung: Wartungsarm, langlebig und trotz Rollenführung keine Paarung erforderlich
- Versetzbare Ringbride (Norm 8005) ermöglicht Verwendung über mehrere Plattenstärken hinweg
- kombinierbar mit allen Führungssäulen aus dem Agathon Produktprogramm
- Patentiertes Produkt: mehr dazu hier https://www.agathon.com/patents
Kombiniertes Führen und Zentrieren
Führungs- und Zentrierkonzept
- Kombination von zwei verschiedenen Systemen im Werkzeug
- Dabei übernehmen die Führungssäulen lediglich die Grobausrichtung des Werkzeugs während des grössten Teils der Schliessbewegung
- Erst auf den letzten Millimetern des Schliesswegs übernehmen Flachzentrierungen die Feinausrichtung
- Dies kann bei langen, tuschierenden oder sensiblen Formbereichen Probleme verursachen
- Die Flachführungen unterliegen einem relativ hohen Verschleiss
- Die Agathon Systemführung Plus übernimmt mit nur einer Baugruppe sämtliche Führungs- und Zentrieraufgaben über fast den gesamten Schliessweg hinweg
- Leichtgängige und hoch präzise Führung durch vorgespannten Profilrollenkäfig
- Kein Ruckgleiten während der Werkzeugbewegungen
- Einfachste Handhabung: Wartungsarm, langlebig, trotz Rollenführung keine Paarung erforderlich
- Nahezu verschleissfrei
Vorteile des Agathon-Konzepts
- Es werden vier Hauptführungen und vier Flachzentrierungen benötigt
- Die Fertigung der Taschen für Flachzentrierungen ist aufwendig, zeitintensiv und ungenau
- Zwei Systeme im Werkzeug benötigen wertvollen Platz
- Präzision ist abhängig von Fertigungstoleranzen und Verschleisszustand der Führungs- und Zentrierelemente
- Hoher Schmierstoff- und Wartungsbedarf
- Schmutzeintrag durch Abrieb und Partikelbildung
- Taschenfertigung für Flachzentrierungen entfällt, was Zeit und Kosten spart
- Vergrösserung der Arbeitsfläche um bis zu ca. 30 % für zusätzliche Kavitäten, Schieber oder Temperierung
- Dank spielfrei vorgespannter Führung mit Profilrollen bleibt die Präzision über die gesamte Lebensdauer auf höchstem Niveau
- Geringer Schmierstoff- und Wartungsbedarf steigert die Produktivität der Anlage, senkt Unterhaltskosten und schützt die Umwelt
Key Features und Highlights
- Durch entsprechendes Positionieren der Ringbride kann die Wälzbuchse an unterschiedliche Plattenstärken angepasst werden
- Die als Ersatzteil nachbestellbare Bride kann mit Wälzbuchsensystem 7231 und Systemführungssäule 6701 verwendet werden
- Sichere Fixierung durch hitzebeständigen O-Ring (bis 200 °C)
- Werkzeug ist bereits mit Erreichen der Vorspannung zentriert
- Abrieb an Tuschierflächen und Tauchkernen wird verhindert
- Lebensdauer des Werkzeugs wird erheblich erhöht
- Minimalmengenschmierung ist ausreichend
- Wälzbuchse mit Profilrollenkäfig aus Messing erlaubt Reinigung im Ultraschallbad und Temperaturen bis 170 °C
- Optimal für Reinraum-, Hochpräzisions-, Mikrospritzgiess- und Hochtemperaturanwendungen
- Deutlich höhere Verfahrgeschwindigkeiten und somit höhere Produktionsleistung möglich
Vorteile im Überblick
- Dank dieses Bundkonzepts wird nur noch eine Grösse am Lager benötigt. Bei Änderungen des Werkzeugs und der Plattenstärken kann die Führung weiterverwendet werden
- Kompatibilität: Nachrüstung an Werkzeugen ohne Nacharbeit an Platten möglich
- Keine Paarung erforderlich: Jede Buchse passenden Durchmessers der Norm 7231 ist mit jeder Systemführungssäule Norm 6701 passenden Durchmessers aus dem Agathon-Produktprogramm kombinierbar. Achtung: Länge l2max nicht überschreiten
- Ersatzteile ab Lager verfügbar
- Die Aufgabenteilung zwischen Hauptführung und Endzentrierung entfällt
- Vereinfachung der Werkzeuge: Weniger Bauteile und Platzbedarf auf der Aufspannfläche, deutlich geringerer Fertigungs- und Montageaufwand
- Dadurch mehr Kavitäten und höhere Produktivität auf gleicher Aufspannfläche
- Bei Nachrüstung der Agathon Systemführung Plus können vorhandene Flachzentrierungen entfernt werden
- Spielfrei vorgespannte Führung mit Profilrollenkäfig gewährleistet höchste Präzision und Teilequalität über die gesamte Lebensdauer des Werkzeugs
- Die Lebensdauer gegenüber herkömmlichen Systemen ist um den Faktor 5-12 höher
- Hohe Prozesssicherheit vermeidet Ausschuss und Produktionsstopps
- Geringerer Wartungsbedarf und höhere Produktivität
![Lieferumfang:
inkl. 1 Ringbride Norm 8005 im jeweiligen Durchmesser
Material von Buchse und Rollen:
100Cr6 (1.3505), gehärtet 62-64 HRC
Material des Käfigs:
Messing CuZn39Pb3 (2.0401)
Temperaturbeständigkeit: bis ca. 170°C](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__7e2c7f34213fdbefbb82d8bd2e34c0de05c77f11_7231_Buchse_Massbild_3000x3000_1280x1280_72ppi.jpeg)
Lieferumfang: inkl. 1 Ringbride Norm 8005 im jeweiligen Durchmesser Material von Buchse und Rollen: 100Cr6 (1.3505), gehärtet 62-64 HRC Material des Käfigs: Messing CuZn39Pb3 (2.0401) Temperaturbeständigkeit: bis ca. 170°C
Technische Daten
![Massbild Einbautoleranzen](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__4e248986d608ed9117a1964c88a67d9c0a70bee9_Einbaugenauigkeit_7231_6701_Waelzbuchsensystem_Systemfuehrungssaeule_Lauf_Nr_24b_1280x1280_72pp_4.jpeg)
Massbild Einbautoleranzen
Genauigkeitsanforderungen
- Der Einbau von Säule und Buchse erfolgt in Bohrungen mit der Toleranz H5
- Alternativ kann bei geringeren Genauigkeitsansprüchen die Toleranz H6 verwendet werden
- Auf Einbaurichtung achten (FRONT)
- Wenn der grösste Bohrungsabstand der Hauptversäulung kleiner als 250 mm ist, sollte die Rechtwinkligkeit der Aufnahmebohrung zur Trennebene <0,005 mm auf 100 mm Länge der Führungssäulen sein.
- Wenn der grösste Bohrungsabstand der Hauptversäulung grösser als 250 mm
ist, sollte die Rechtwinkligkeit der Aufnahmebohrung zur Trennebene <0,010
mm auf 100 mm Länge der Führungssäulen sein.
Positionstoleranzen: - Wenn der grösste Bohrungsabstand der Hauptversäulung kleiner als 250 mm ist, sollte die Positionsgenauigkeit <0,01mm sein (also ±0,005 mm)
- Wenn der grösste Bohrungsabstand der Hauptversäulung grösser als 250 mm ist, sollte die Positionsgenauigkeit <0,02mm sein (also ±0,01 mm)
- Empfehlung für beste Performance: vorgebohrte Platten mit Schleifzugabe
auf gewünschte Toleranz fertigbearbeiten oder Platten mit empfohlener Toleranz herstellen lassen
* = Folgende Platten können – je nach geforderter Genauigkeit – zur einfacheren Montage freigestellt werden
Einbautoleranzen:
Rechtwinkligkeit:
![Ein- und Ausbau der Agathon Systemführung Plus](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__4f753b04f481db338ccb5fbc202e92b9d0222a30_Einbau__7231_6701_Waelzbuchsensystem_Systemfuehrungssaeule_Lauf_Nr_24e_1280x1280_72ppi_4.jpeg)
Ein- und Ausbau der Agathon Systemführung Plus
Montage, Demontage und Wartung der Systemführung Plus
- Vor Montage reinigen und Korrosionsschutz entfernen, anschliessend schmieren
- Ringbride richtig positionieren, O-Ring einsetzen
- Durch leichte Schläge in die Passung klopfen, Gummihammer oder Zwischenstück nutzen
- Nicht auf Sicherungsring oder Ringbride klopfen
- Gummihammer oder Zwischenstück nutzen
- Nicht auf Sicherungsring, Ringbride oder Käfig klopfen
- Nicht an Ringbride ziehen
- Regelmässiges Drehen um 60° von Buchse und Säule
- Zunächst altes Fett vollständig entfernen, dann neues Fett aufbringen
- Minimalmengenschmierung reicht
- Bei Ersatz des O-Rings Temperaturbeständigkeit beachten (FKM)
Montage:
Demontage:
Wartung:
![Führung einer Abstreifplatte](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__8df60c0121f11d431bec8fc73f977446015cab20_Montage_1_7231_6701_Systemfuehrungssaeule_Lauf_Nr_26_1280x1280_72ppi.jpeg)
Führung einer Abstreifplatte
![Führung einer Abstreifplatte auf der Säule](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__30313f1276b1a42793394c0688798f90da629d5c_Montage_2_7231_6701Systemfuehrungssaeule_Lauf_Nr_28_1280x1280_72ppi.jpeg)
Führung einer Abstreifplatte auf der Säule
![Führung von Auswerferplatten (Kurzhub)](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__311f05d07d732a3b3c2e8b0e3d9888c7e5c9fd29_Montage_3_7231_6701_Waelzbuchsensystem_Systemfuehrungssaeule_Lauf_Nr_30_1280x1280_72ppi.jpeg)
Führung von Auswerferplatten (Kurzhub)
![Hauptführung im Etagenwerkzeug](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__fc0faf026c80eb4fdea5db9b4b7f3a9e362aec34_Montage_4_7231_6701_Systemfuehrungssaeule_Lauf_Nr_31a_1280x1280_72ppi.jpeg)
Hauptführung im Etagenwerkzeug
![Hauptführung für Drehwerkzeuge](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__bd0b9c640cdf46d60c09c2862cc843f218705f42_Montage_5_7231_6701_Systemfuehrungssaeule_Lauf_Nr_31c_1280x1280_72ppi.jpeg)
Hauptführung für Drehwerkzeuge
![Zentrierung für Handling](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__31e24a6ac3df7b24276231c1f47fb453af114aea_Montage_6_7231_6701_Systemfuehrungssaeule_Lauf_Nr_31e_1280x1280_72ppi.jpeg)
Zentrierung für Handling

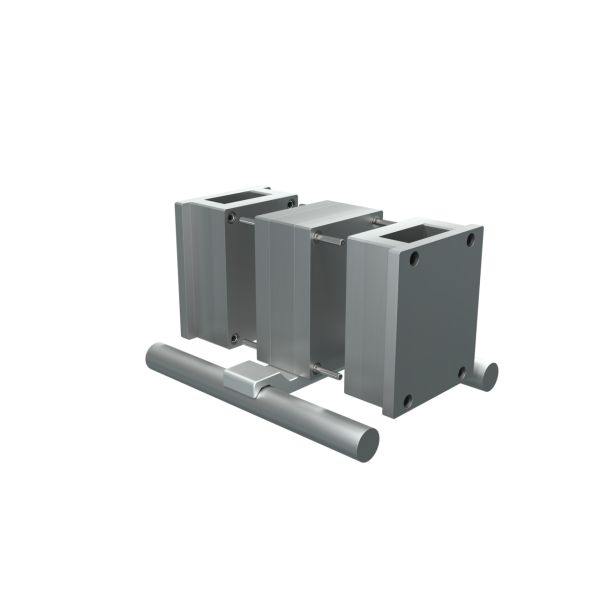

![Hauptführung im Etagenwerkzeug](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__9229249c469b3f648c4af93d0f300d00aa78400a_Agathon_Renderings_Norm_6701_0009_1280x1280_72ppi_4.jpeg)
Hauptführung im Etagenwerkzeug

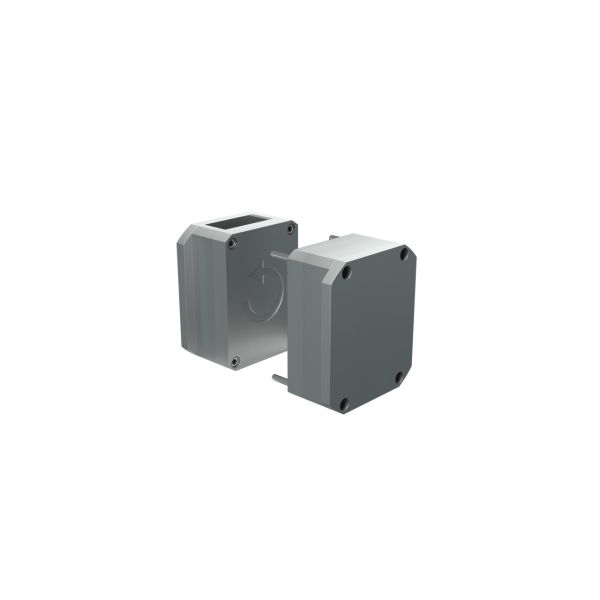

![Hauptführung für Drehwerkzeuge](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__276edc317de9c89a8dea39854dd696ceec90e829_Agathon_Renderings_Norm_6701_0010_1280x1280_72ppi_4.jpeg)
Hauptführung für Drehwerkzeuge
![Führung einer Abstreifplatte](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__a0aecfb2a40a452d1d4cceb4e37d823b306fbcf7_Agathon_Renderings_Norm_6701_0006_1280x1280_72ppi_4.jpeg)
Führung einer Abstreifplatte

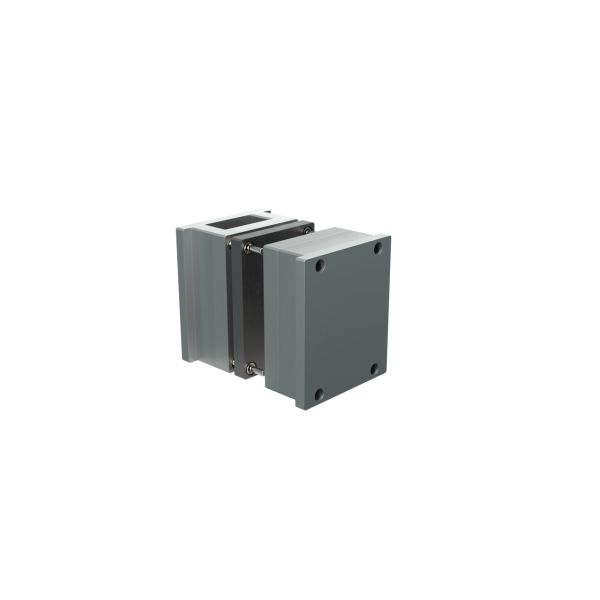

![Führung einer Abstreifplatte auf der Säule](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__83e3eafeb9c5ec3d95305f3827edbaa472289eb6_Agathon_Renderings_Norm_6701_0007_1280x1280_72ppi_4.jpeg)
Führung einer Abstreifplatte auf der Säule

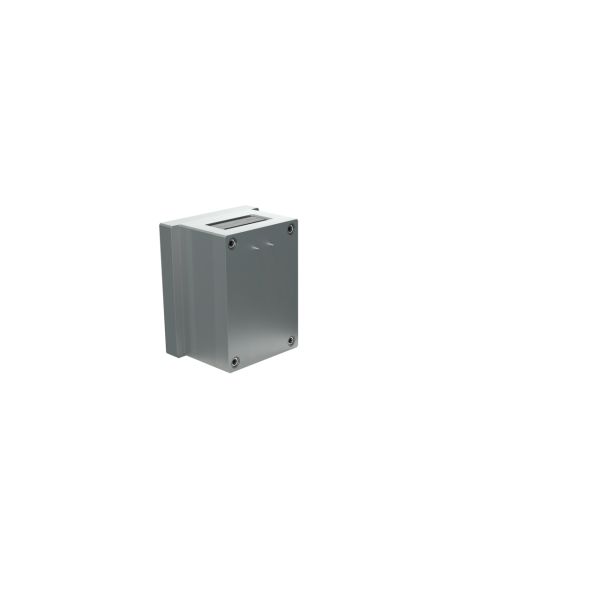

![Führung von Auswerferplatten (Kurzhub)](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__75f4a9b6f3f469fbe933ff73aa9dced2311b9142_Agathon_Renderings_Norm_6701_0008_1280x1280_72ppi_4.jpeg)
Führung von Auswerferplatten (Kurzhub)

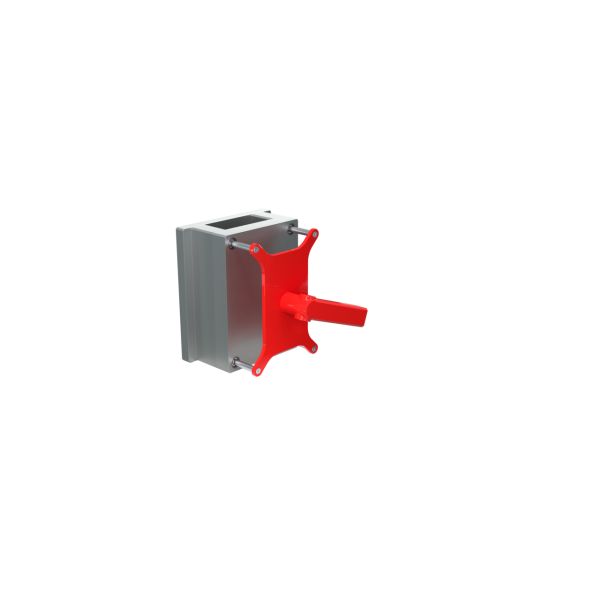

![Zentrierung für Handling](https://precision-parts.agathon.ch/media/catalog/product/cache/a1723ba1aed76812ed45951037b6dc34/d/e/de_CH__e60e784b223508e7e28c228af8e5d2d199be4d4e_Agathon_Renderings_Norm_6701_0005_1280x1280_72ppi_4.jpeg)
Zentrierung für Handling
Anwendungsart 1 | Führen, Zentrieren |
---|
