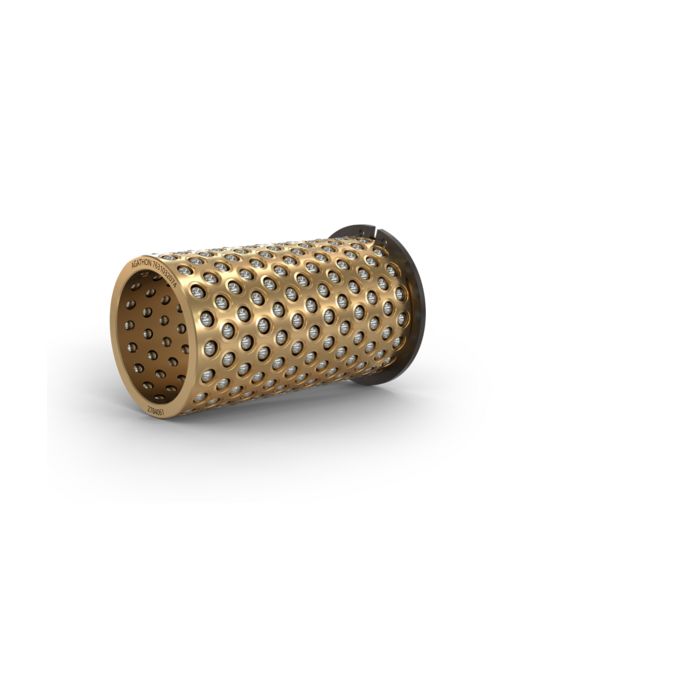

Kugelkäfig aus Messing
Norm: 55350 Ø18
Kugelkäfig aus Messing für hochpräzise Plug & Play-Lösungen mit höchster Langlebigkeit. Als Baugruppe mit Führungsbuchse und Auswerferführungssäule entsteht ein spielfrei vorgespanntes und leichtgängig abwälzendes Führungssystem, das ein Abkippen des Auswerferpaketes zuverlässig verhindert.
Vorteile
- Ruckfreie Bewegung, kein Abkippen des Auswerferpaketes auch bei sehr asymmetrischer Kraftübertragung
- Spielfreie Vorspannung ermöglicht präzise Bewegungsabläufe
- Verschleissarm, daher hohe Lebensdauer und geringe Störanfälligkeit
- Hohe Prozesssicherheit vermeidet Blockierungen, Ausschuss und Produktionsstopps
- Lediglich Minimalmengenschmierung erforderlich
Auswerferplattenführung

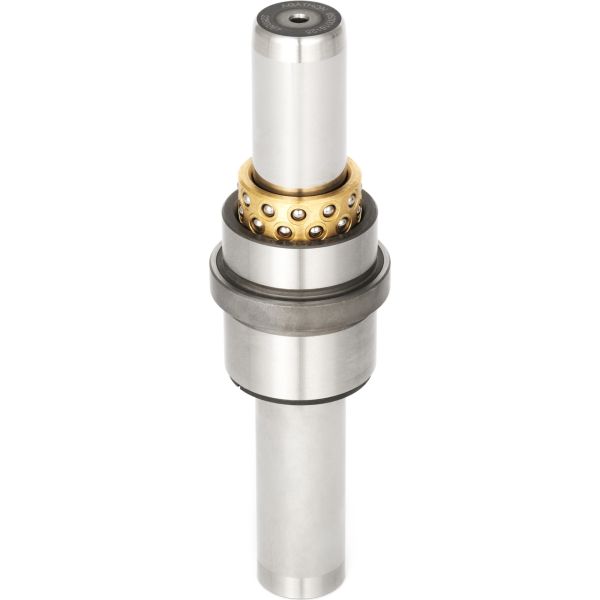

Agathon Auswerferführung
Anwendung
Für die beschriebenen Anwendungen kommen in der Praxis häufig einfache Gleitführungen zum Einsatz. Diese unterliegen jedoch oft erheblichem Verschleiss, was zu Kaltverschweissungen und einem Blockieren der Mechanik führen kann. Die Folge sind dann ungeplante Produktionsausfälle und hohe Instandhaltungskosten. Die Agathon Wälzführung hat dagegen ausgezeichnete Notlaufeigenschaften.
Nutzen

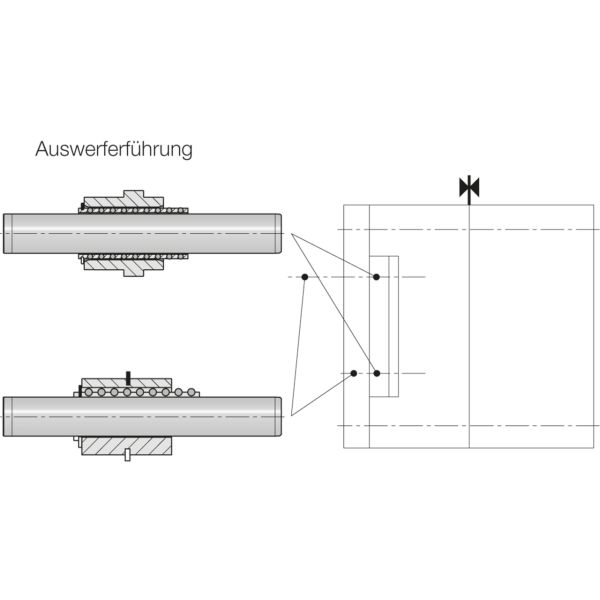

Vorgespannte Wälzkörper
Funktionsweise
Gerade bei Momentbelastungen werden die Führungen einseitig hoch belastet, so dass es lokal zur Überschreitung der zulässigen Flächenpressung (pzul) kommen kann. Die Folge sind Abrieb und die Gefahr von Kaltverschweissungen, welche zu Blockierungen führen können. Im Gegensatz zu Gleitführungen kann eine Wälzführung auch unter hoher Momentbelastung abwälzen, so dass keine derartigen Ausfälle zu befürchten sind.

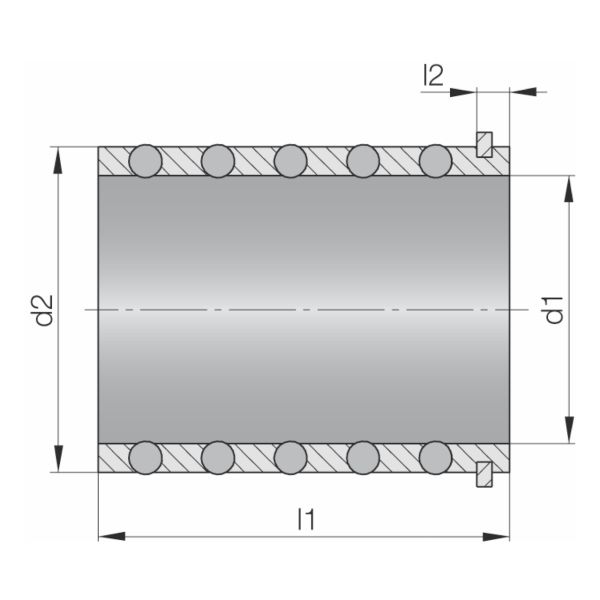

Lieferumfang: inkl. Sicherungsring Material der Kugel: 100Cr6 (1.3505), gehärtet 62-64 HRC Material des Käfigs: Messing CuZn39Pb3 (2.0401) Kugel nach ISO3290, Klasse G10
Technische Daten
d1
=
Korrespondierender Säulendurchmesser
d2
=
Korrespondierender Buchseninnendurchmesser
l1
=
Gesamtlänge Kugelkäfig
l2
=
Abstand Käfiganfang bis Einstichende
| Anwendungsart 1 | Führen |
|---|
