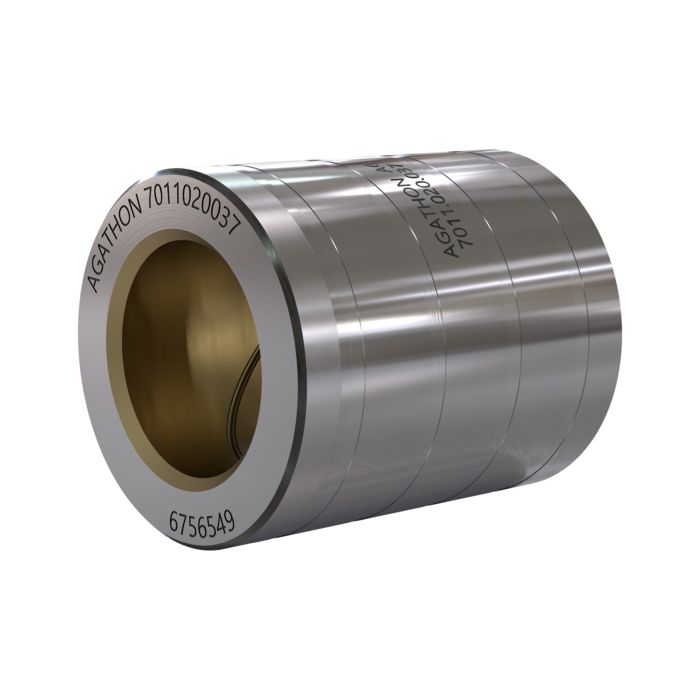

Gleittführungsbuchse glatt, bronzeplattiert

Norm: 701X Ø24

Gleitführungsbuchse glatt, bronzeplattiert– Für lange Wege

Vorteile

Minimales Spiel
Kann relative Hohe Radiale Belastungen aufgenommen werden
Für lange axiale Bewegung
Mit Schmiernippel

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Technische Daten

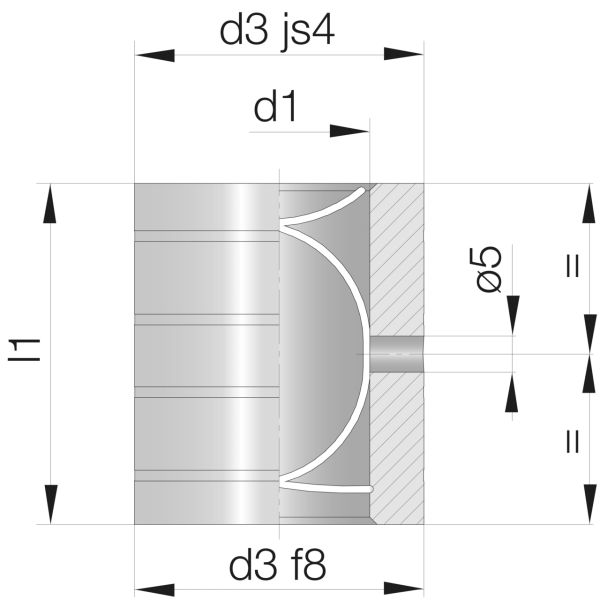

Werkstoff: 1.1221 (C60E) gehärtet 60±2 HRC Schichtdicke: ~0,4mm

Technische Daten

d1 =

Buchsen Innendurchmesser

d3 =

Buchsen Aussendurchmesser für Passung js4/H5/JS4

l1 =

Gesamtlänge der Gleitführungsbuchse

3D/CAD Daten

More Information

More Information
Anwendungsart 1	Führen

Verfügbare Dimensionen

Grouped product items
Artikelnummer	Verfügbarkeit	d1 (mm)	d3 (mm)	l1 (mm)
Artikelnummer: 7011.024.047 STZ	Verfügbarkeit	d1 (mm) 24	d3 (mm) 40	l1 (mm) 47
Artikelnummer: 7011.024.077 STZ	Verfügbarkeit	d1 (mm) 24	d3 (mm) 40	l1 (mm) 77

Anmelden und Anfrage erstellen

Falls Ihre gewünschten Dimensionen in dieser Liste nicht vorhanden sind, wählen Sie die am ehesten passende und vermerken Sie Ihre Spezifikationen in der Anfrage.
