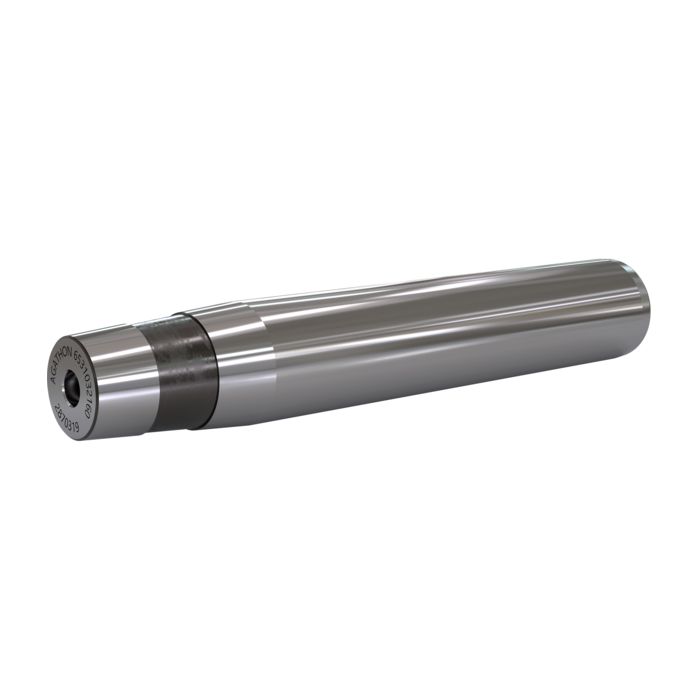

Führungssäule mit Konus

Norm: 6531 / 6532 Ø40

Führungssäule mit Konus – spielfreie und leicht abwälzende Führung

Vorteile

Zentrierung Gestell Unterteil zum Gestell Oberteil (Aussenversäulung)
Perfekte Vorspannung für Massenproduktion
Mindestmengenschmierung
Zentrierung einzelner Platten zueinander
Schnellwechsel der Führungssäulen
Entfernung bei Platzproblemen

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Technische Daten

Lieferumfang: Schraube und Unterlagsscheibe Werkstoff Führungssäule: 100Cr6 (1.3505), induktiv gehärtet 62-64 HRC, Tiefe 1,5 + 1mm

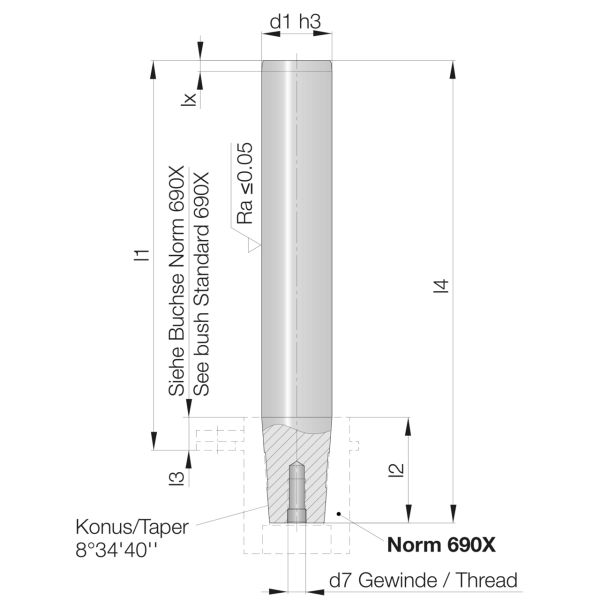

Technische Daten

d1 =

Säulendurchmesser

d7 =

Gewinde

l1 =

Länge

l4 =

Säulenlänge

l2 =

Konuslänge

3D/CAD Daten

More Information

More Information
Anwendungsart 1	Führen, Schnellwechseln

Verfügbare Dimensionen

Grouped product items
Artikelnummer	Verfügbarkeit	d1 (mm)	d7	l1 (mm)	l2 (mm)	l4 (mm)
Artikelnummer: 6531.040.140 STZ	Verfügbarkeit	d1 (mm) 40	d7 M8x20	l1 (mm) 140	l2 (mm) 48	l4 (mm) 173
Artikelnummer: 6531.040.200 STZ	Verfügbarkeit	d1 (mm) 40	d7 M8x20	l1 (mm) 200	l2 (mm) 48	l4 (mm) 233
Artikelnummer: 6531.040.224 STZ	Verfügbarkeit	d1 (mm) 40	d7 M8x20	l1 (mm) 224	l2 (mm) 48	l4 (mm) 257
Artikelnummer: 6531.040.280 STZ	Verfügbarkeit	d1 (mm) 40	d7 M8x20	l1 (mm) 280	l2 (mm) 48	l4 (mm) 313
Artikelnummer: 6531.40.160 STZ	Verfügbarkeit	d1 (mm) 40	d7 M8x20	l1 (mm) 160	l2 (mm) 48	l4 (mm) 193
Artikelnummer: 6532.040.140 STZ	Verfügbarkeit	d1 (mm) 40	d7 M8x20	l1 (mm) 140	l2 (mm) 61	l4 (mm) 186
Artikelnummer: 6532.040.160 STZ	Verfügbarkeit	d1 (mm) 40	d7 M8x20	l1 (mm) 160	l2 (mm) 61	l4 (mm) 206
Artikelnummer: 6532.040.200 STZ	Verfügbarkeit	d1 (mm) 40	d7 M8x20	l1 (mm) 200	l2 (mm) 61	l4 (mm) 246
Artikelnummer: 6532.040.224	Verfügbarkeit	d1 (mm) 40	d7 M8x20	l1 (mm) 270	l2 (mm) 61	l4 (mm) 270

Anmelden und Anfrage erstellen

Falls Ihre gewünschten Dimensionen in dieser Liste nicht vorhanden sind, wählen Sie die am ehesten passende und vermerken Sie Ihre Spezifikationen in der Anfrage.
