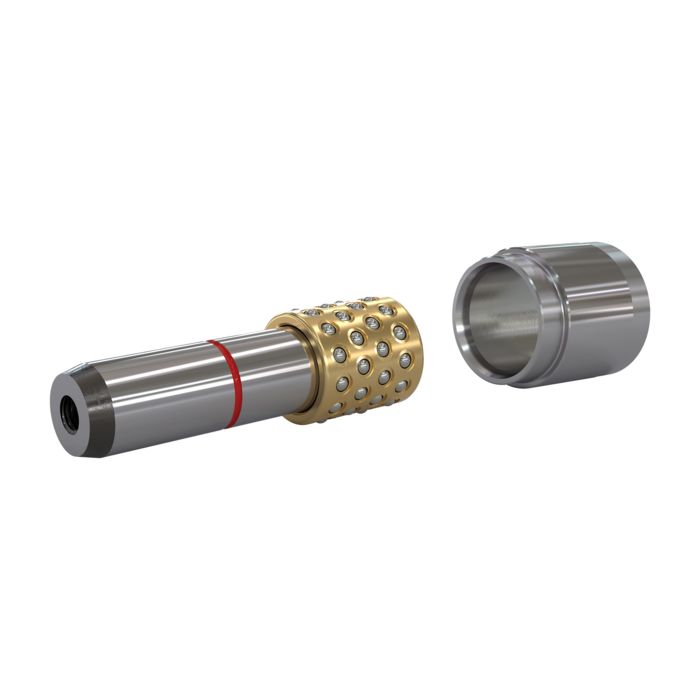

Agathon Mini-Feinzentrierung

Norm: 7981 (mit Buchse)

Zentrierung für hochpräzise und leichte Zentrieraufgaben. Für statische und dynamische Zentrieranwendungen.

Vorteile

Ruckfreie Bewegung, niedriger Verschleiss und allerhöchste Präzision sowie geringer Platzbedarf
Buchse und Säuleneinheit sind nicht gepaart und können separat ausgetauscht werden
Erhältlich als komplette Einheit mit Buchse (Norm 7981) und optional mit zusätzlicher Buchse (Norm 7989), jeweils im Durchmesser 8 und 10 mm

Skip to the end of the images gallery

Skip to the beginning of the images gallery

3D/CAD Daten

More Information

More Information
Anwendungsart 1	Schnellwechseln, Zentrieren

Verfügbare Dimensionen

Grouped product items
Artikelnummer	Verfügbarkeit	d1 (mm)	d2 (mm)	d3 (mm)	d4 (mm)	l1 (mm)	l2 (mm)	l3	l4 (mm)	l5 (mm)	l6 (mm)	Eintritt C	Geschlossen C0
Artikelnummer: 7981.008.029 STZ	Verfügbarkeit	d1 (mm) 8	d2 (mm) 11	d3 (mm) 15	d4 (mm) 20.5	l1 (mm) 29	l2 (mm) 16	l3 16	l4 (mm) 34.5	l5 (mm) 11	l6 (mm) 15	Eintritt C 48	Geschlossen C0 194
Artikelnummer: 7981.010.029 STZ	Verfügbarkeit	d1 (mm) 10	d2 (mm) 14	d3 (mm) 20	d4 (mm) 25.5	l1 (mm) 29	l2 (mm) 16	l3 16	l4 (mm) 34.5	l5 (mm) 11	l6 (mm) 15	Eintritt C 86	Geschlossen C0 345

Anmelden und Anfrage erstellen

Falls Ihre gewünschten Dimensionen in dieser Liste nicht vorhanden sind, wählen Sie die am ehesten passende und vermerken Sie Ihre Spezifikationen in der Anfrage.

Auslegungsberechnung

Berechnung Anzahl Zentrierungen (Zentₙ)

Geben Sie die Abmessungen der Werkzeughälfte ein:

Länge (mm):

Breite (mm):

Höhe (mm):

Anzahl Werkzeug(e):

Wählen Sie die gewünschte Normalie

Grouped product items
	Artikelnummer	Verfügbarkeit	d1 (mm)	d2 (mm)	d3 (mm)	d4 (mm)	l1 (mm)	l2 (mm)	l3	l4 (mm)	l5 (mm)	l6 (mm)	Eintritt C	Geschlossen C0
	Artikelnummer: 7981.008.029 STZ	Verfügbarkeit	d1 (mm) 8	d2 (mm) 11	d3 (mm) 15	d4 (mm) 20.5	l1 (mm) 29	l2 (mm) 16	l3 16	l4 (mm) 34.5	l5 (mm) 11	l6 (mm) 15	Eintritt C 48	Geschlossen C0 194
	Artikelnummer: 7981.010.029 STZ	Verfügbarkeit	d1 (mm) 10	d2 (mm) 14	d3 (mm) 20	d4 (mm) 25.5	l1 (mm) 29	l2 (mm) 16	l3 16	l4 (mm) 34.5	l5 (mm) 11	l6 (mm) 15	Eintritt C 86	Geschlossen C0 345

Wird die Normalie für die Mengenproduktion (Dauerläufer) eingesetzt?

Nein
